¿Cómo identificar con precisión modelos de rodamientos rígidos de bolas de acero inoxidable utilizando un calibrador Vernier?

En el mantenimiento rutinario y la reparación mecánica de equipos industriales, identificar y reemplazar con precisión los rodamientos es un paso fundamental para garantizar un funcionamiento estable. Debido al desgaste prolongado o la contaminación por aceite y grasa, las marcas grabadas con láser en las superficies de muchos rodamientos rígidos de bolas de acero inoxidable puede volverse ilegible. En consecuencia, determinación del modelo de rodamiento preciso mediante medición física se ha convertido en una habilidad esencial para los ingenieros.

Este artículo proporcionará una guía detallada sobre cómo identificar de forma rápida y precisa el modelo de un rodamiento rígido de bolas de acero inoxidable (usando nada más que un calibre) midiendo su diámetro interior, diámetro exterior y ancho .

Herramientas de medición y parámetros básicos

Para identificar con precisión un modelo de rodamiento, primero debemos preparar un modelo de alta precisión. calibrador a vernier . Durante el proceso de medición, necesitamos obtener los siguientes tres puntos de datos clave:

1. Diámetro interior (d): Determina el tamaño del eje con el que se acopla el rodamiento y también es el parámetro más crítico para derivar el sufijo del número de modelo del rodamiento.

2. Diámetro exterior (D): Determina el tamaño del orificio de montaje del rodamiento.

3. Ancho/Espesor (B): La dimensión axial del rodamiento.

En las convenciones de nomenclatura para rodamientos rígidos de bolas de acero inoxidable (por ejemplo, S6004-ZZ), el prefijo "S" indica el material de acero inoxidable, mientras que el sufijo "ZZ" indica protectores metálicos de doble cara. Sin embargo, los números intermedios (como 6004) contienen la clave para conocer las dimensiones del rodamiento.

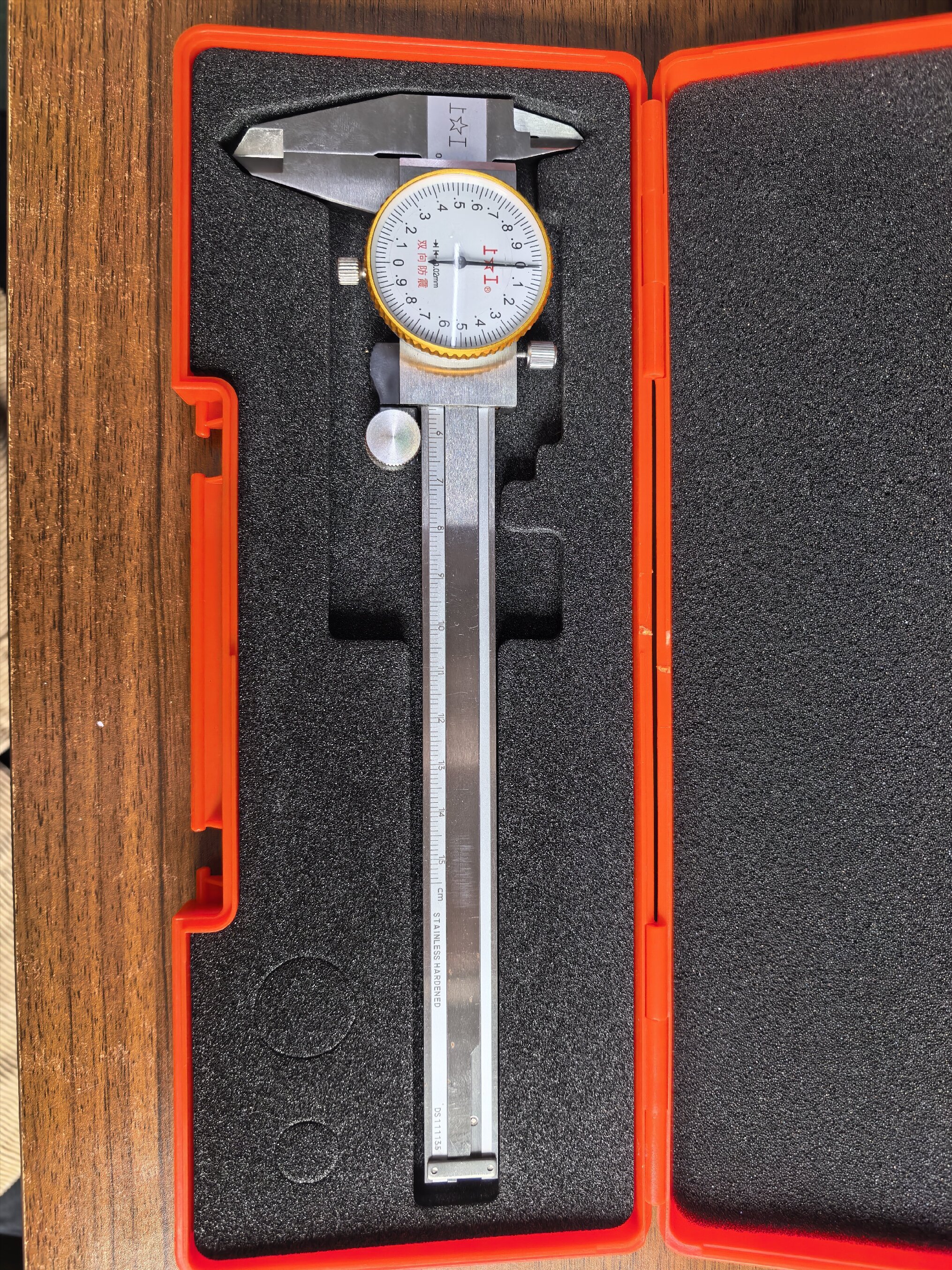

Calibrador a vernier

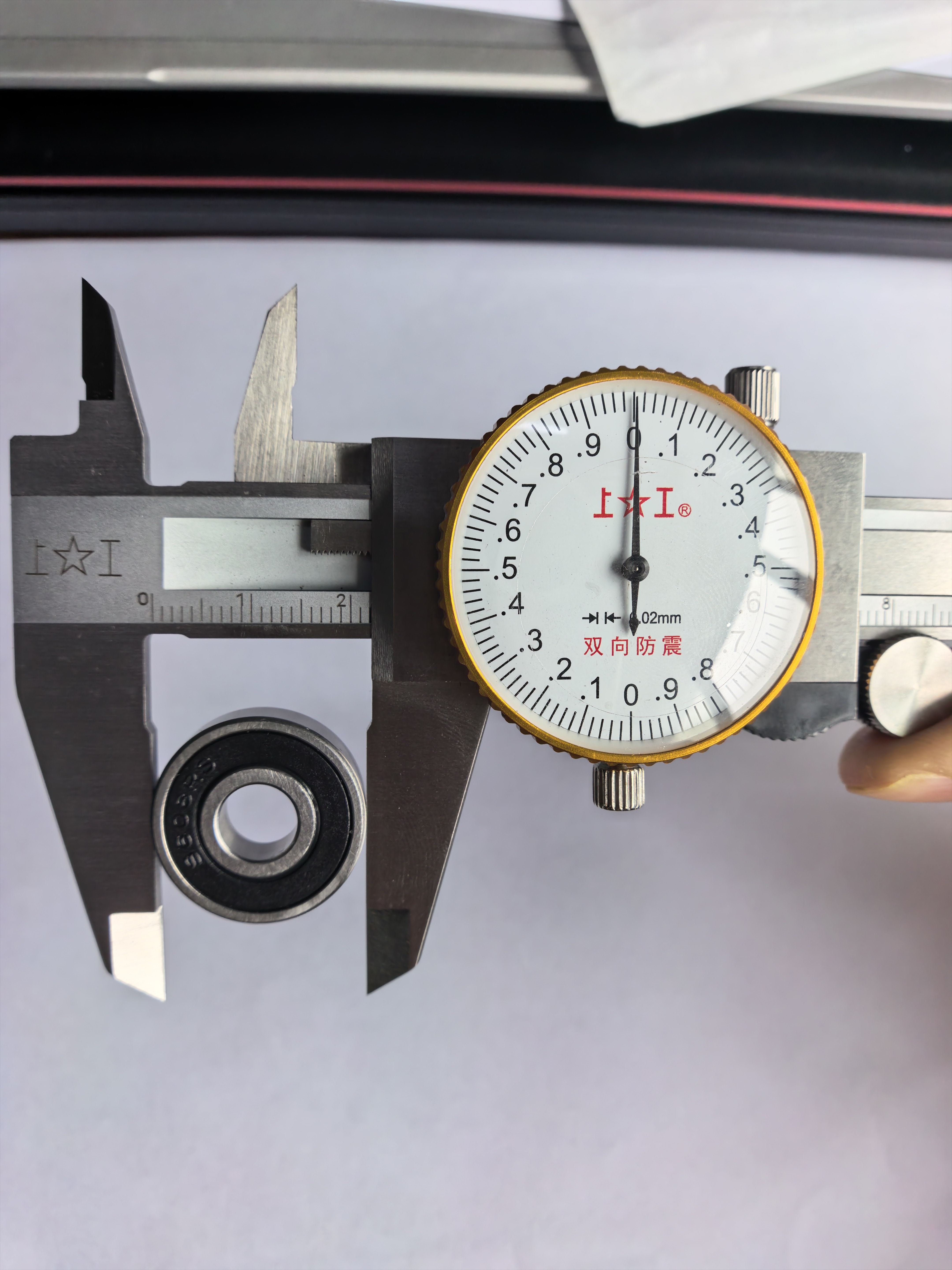

Medición del diámetro interior

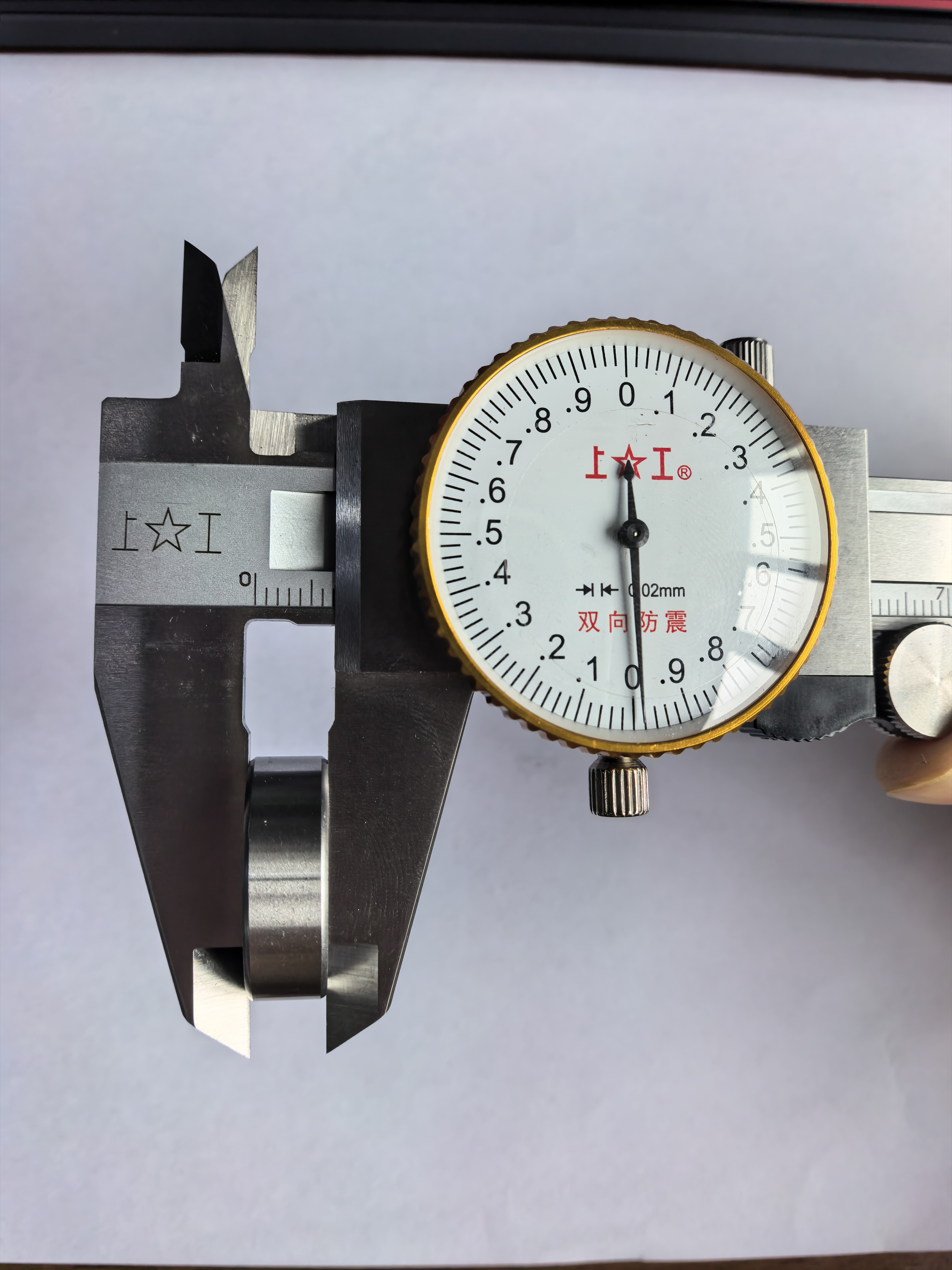

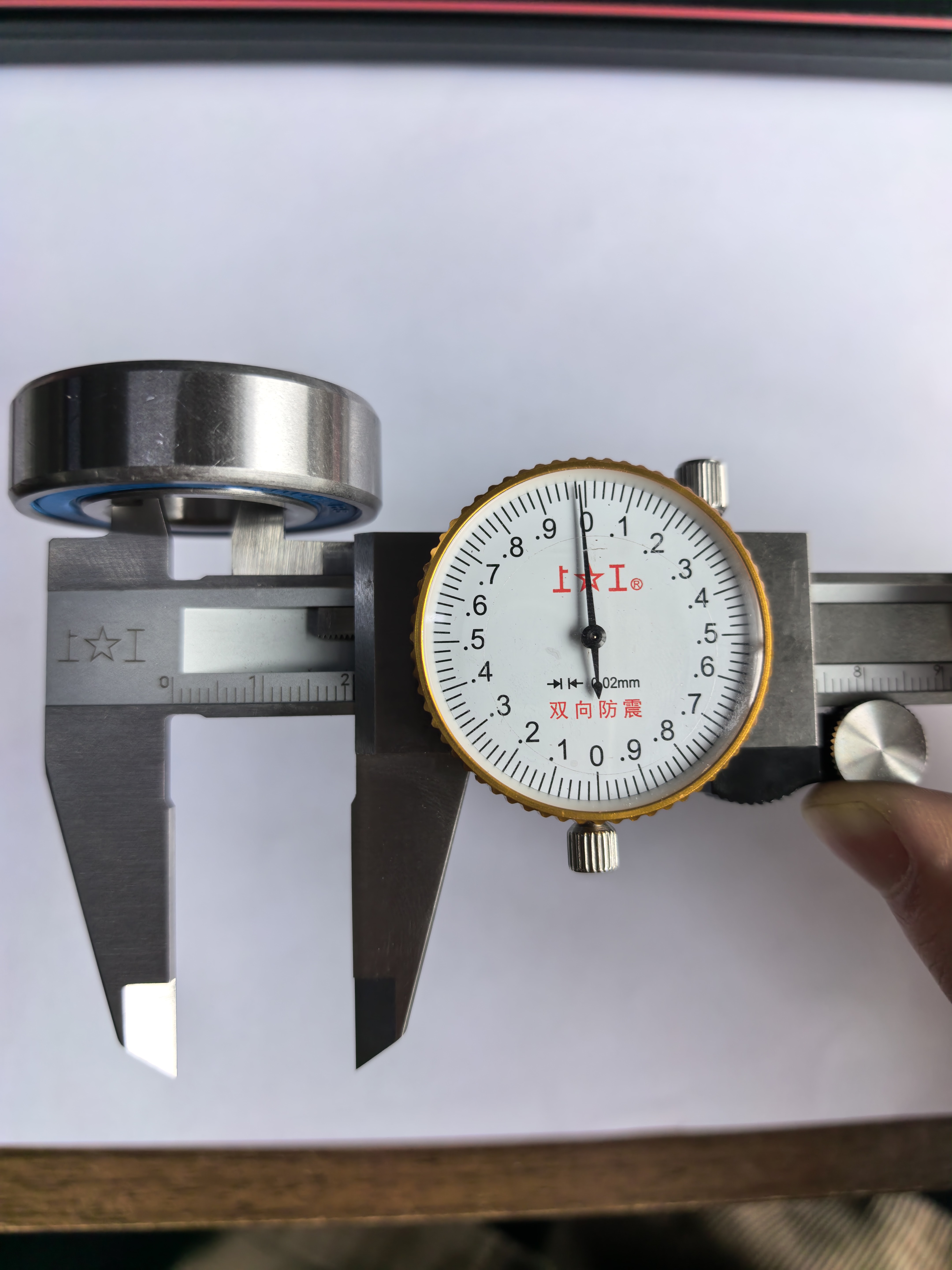

Medición del diámetro exterior

Medición de ancho/espesor

Métodos para identificar rodamientos modelo de 4 dígitos

Para los rodamientos rígidos de bolas designados por un código de cuatro dígitos (por ejemplo, las series S60xx, S62xx y S63xx), existe una correspondencia estricta entre el diámetro interior y los dígitos finales del número de modelo. Clasificamos esta relación en dos escenarios: la "Fórmula estándar" y los "Sufijos especiales".

Caso estándar: Aplicable a modelos con sufijo ≥ 04 (Diámetro interior ≥ 20 mm)

Cuando el diámetro interior del rodamiento, medido con un pie de rey, es mayor o igual a 20 mm , puedes utilizar la fórmula clásica de "dividir entre 5":

Fórmula central: Diámetro interior medido del rodamiento ÷ 5 = Últimos dos dígitos del número de modelo

Análisis de caso: S6004-ZZ — Si mide el diámetro interior de un rodamiento de acero inoxidable con un calibre y descubre que es 20mm , puedes aplicar la siguiente fórmula: 20 ÷ 5 = 4 (dando como resultado el sufijo "04"). Evaluación preliminar: El sufijo para este modelo de rodamiento es 04. Posteriormente, al tomar más medidas del diámetro exterior (42 mm) y el ancho (12 milímetros) del rodamiento y compararlas con una tabla de tamaños de rodamiento estándar, podrá identificar de manera concluyente el número de modelo completo del rodamiento como S6004-ZZ .

Caso especial: Aplicable a modelos con números de cola 00, 01, 02 y 03.

Tenga en cuenta que la regla de dividir el diámetro interior entre 5 no se aplica a rodamientos con códigos de sufijo que van del 00 al 03. Estos cuatro tipos de rodamientos específicos constituyen excepciones dentro de las normas internacionales; las dimensiones de su diámetro interior son valores fijos que los ingenieros deben memorizar. Los valores correspondientes específicos son los siguientes:

Sufijo 00: Diámetro interior fijado en 10 milímetros (por ejemplo, S6000)

Sufijo 01: Diámetro interior fijado en 12 mm (por ejemplo, S6001)

Sufijo 02: Diámetro interior fijado en 15mm (por ejemplo, S6002)

Sufijo 03: Diámetro interior fijado en 17 milímetros (por ejemplo, S6003)

Si el diámetro interior medido con un pie de rey corresponde a uno de los cuatro valores enumerados anteriormente, emparéjelo directamente con el sufijo correspondiente; No utilices el método de dividir entre 5.

Métodos para identificar rodamientos modelo de 3 dígitos (rodamientos en miniatura/pequeños)

Para los rodamientos rígidos de bolas de acero inoxidable pequeños o en miniatura, sus números de modelo suelen constar de tres dígitos (por ejemplo, S608, S626, etc.). Identificar este tipo de rodamiento es lo más sencillo; * *así mismo, no se puede aplicar la fórmula “dividir entre 5”. **

Regla básica: diámetro interior medido del rodamiento = el último dígito del número de modelo

Análisis de caso: ** S608-ZZ ** — Si utiliza un calibre para medir el diámetro interior de un rodamiento pequeño y descubre que es ** 8mm **, entonces, según las convenciones para designaciones de rodamientos de 3 dígitos, el diámetro interior corresponde directamente al sufijo del número de modelo. Evaluación preliminar: El sufijo de este rodamiento es ** 8 **. Al combinar esto con el diámetro exterior medido (22 mm) y el ancho (7 mm), se puede confirmar que el modelo es el rodamiento en miniatura común ** S608-ZZ **.

Recomendaciones de resumen y selección

En resumen, los pasos para identificar el modelo de un rodamiento rígido de bolas de acero inoxidable utilizando un pie de rey se pueden resumir de la siguiente manera:

Mida el diámetro interior, determine el sufijo:

Si el diámetro interior medido es un número de un solo dígito (por ejemplo, 8 mm), corresponde a los dígitos finales de un número de modelo de 3 dígitos (por ejemplo, 608).

Si el diámetro interior medido es 10, 12, 15 o 17 mm, corresponde a los sufijos especiales de 4 dígitos 00, 01, 02 y 03, respectivamente.

Si el diámetro interior medido es ≥ 20 mm, utilice la fórmula ** Diámetro interior ÷ 5 = Sufijo ** (por ejemplo, 20 ÷ 5 = 04).

Mida el diámetro exterior y el ancho para determinar la serie:

Los rodamientos con el mismo diámetro interior pueden pertenecer a diferentes series (con diferentes diámetros y anchos exteriores) debido a diferencias en la capacidad de carga (por ejemplo, S6004, S6204, S6304, etc.). Por lo tanto, es necesario identificar definitivamente el modelo concreto cruzando tanto el diámetro exterior como el ancho.

Al dominar las técnicas de medición y cálculo antes mencionadas, puede identificar fácilmente la verdadera identidad de un rodamiento, incluso uno "simple" que carece de embalaje o marcas, evitando así las situaciones incómodas durante el mantenimiento del equipo que surgen al comprar el modelo incorrecto o no poder ensamblar correctamente las piezas.
