Rodamiento rígido de bolas: tipos, usos y guía de acero inoxidable

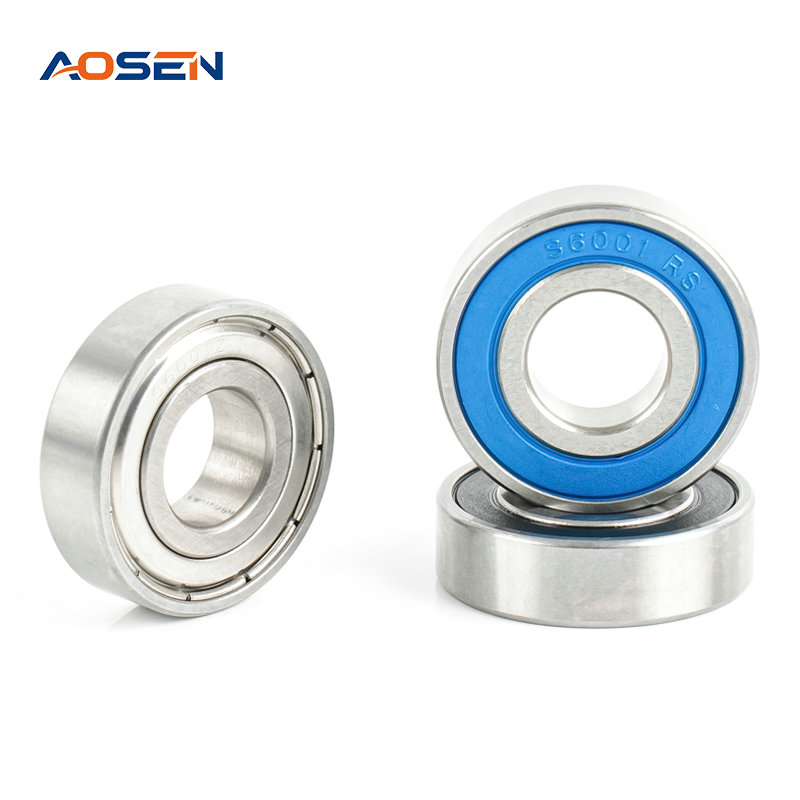

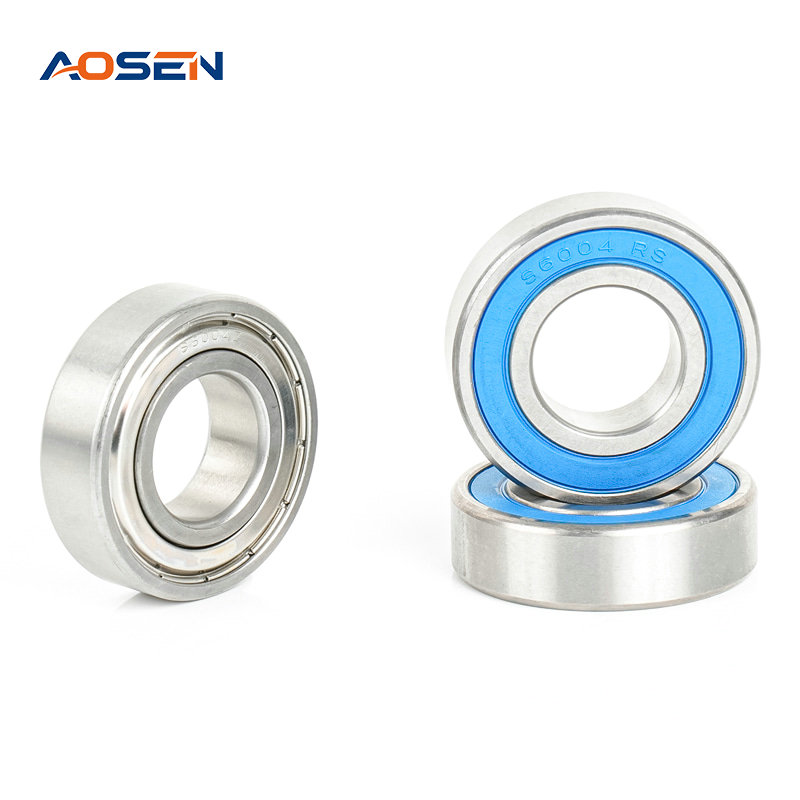

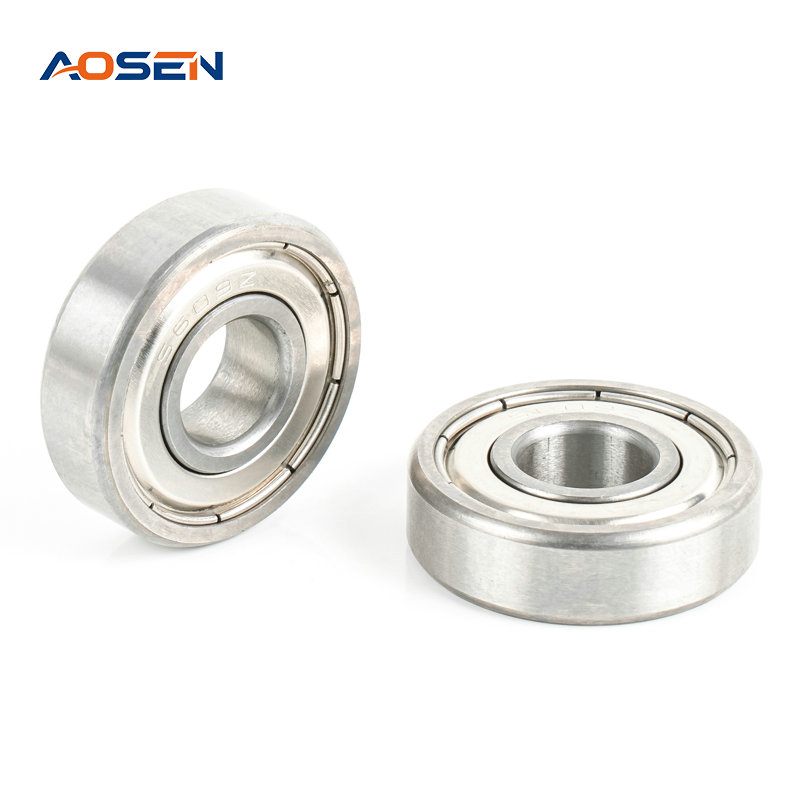

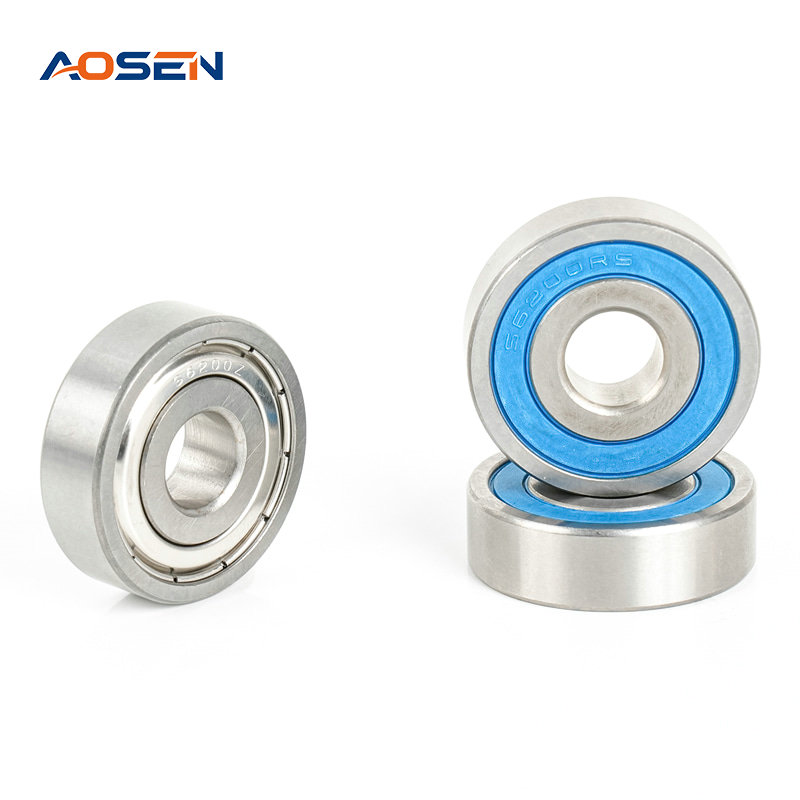

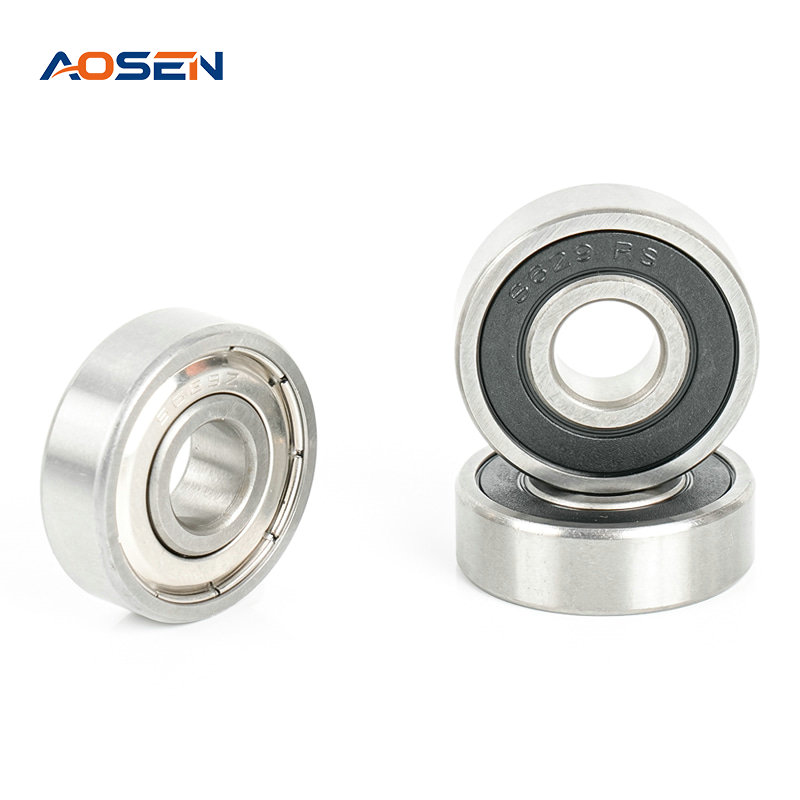

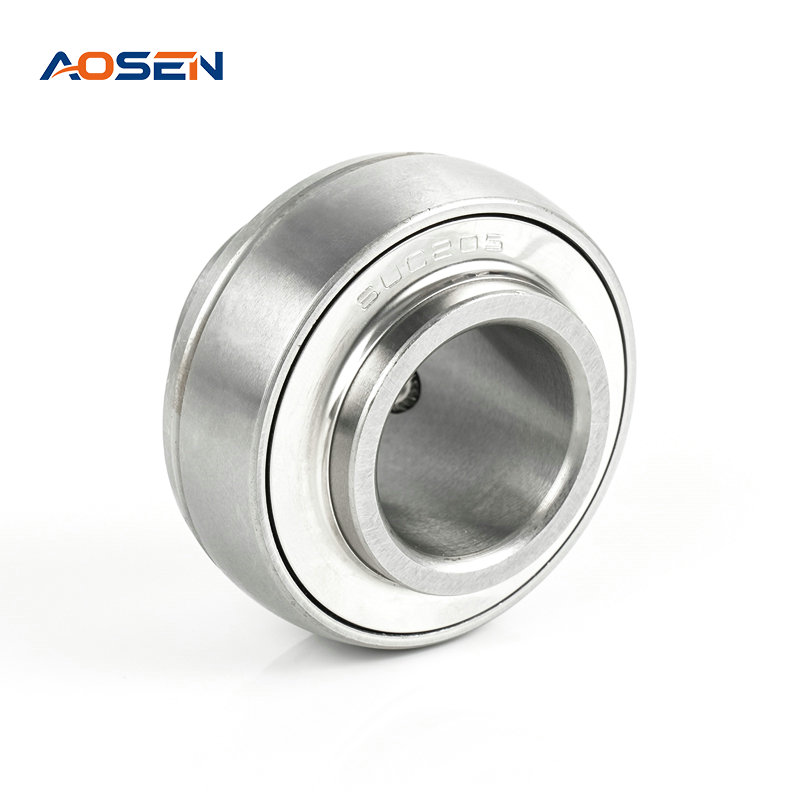

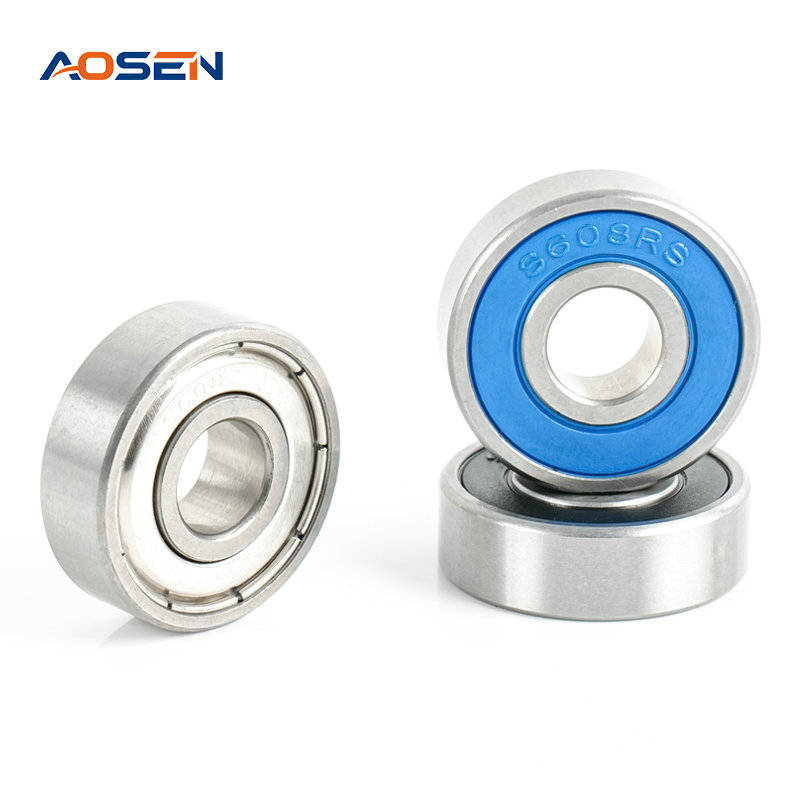

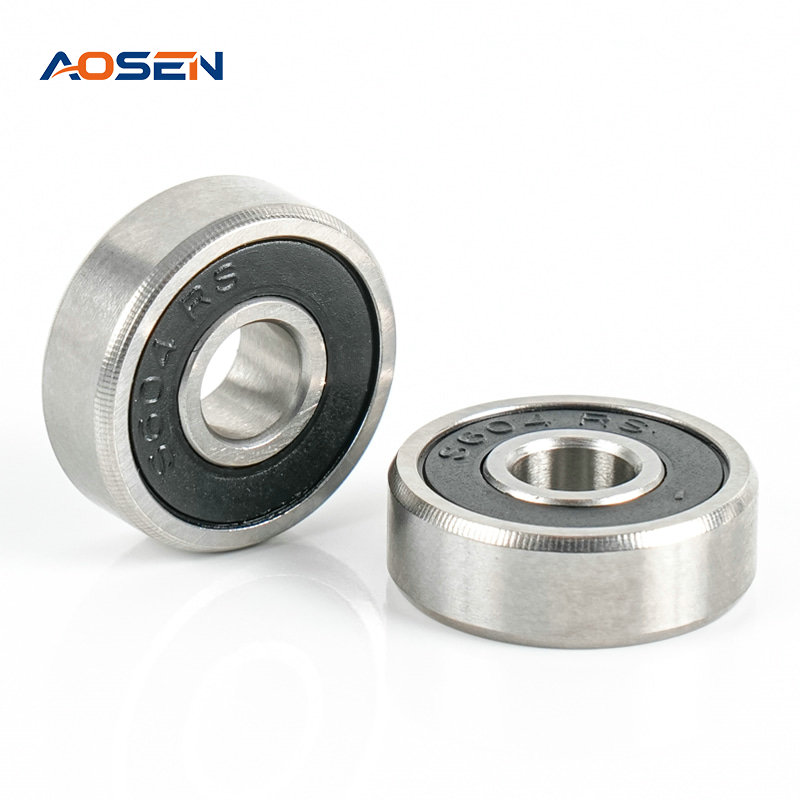

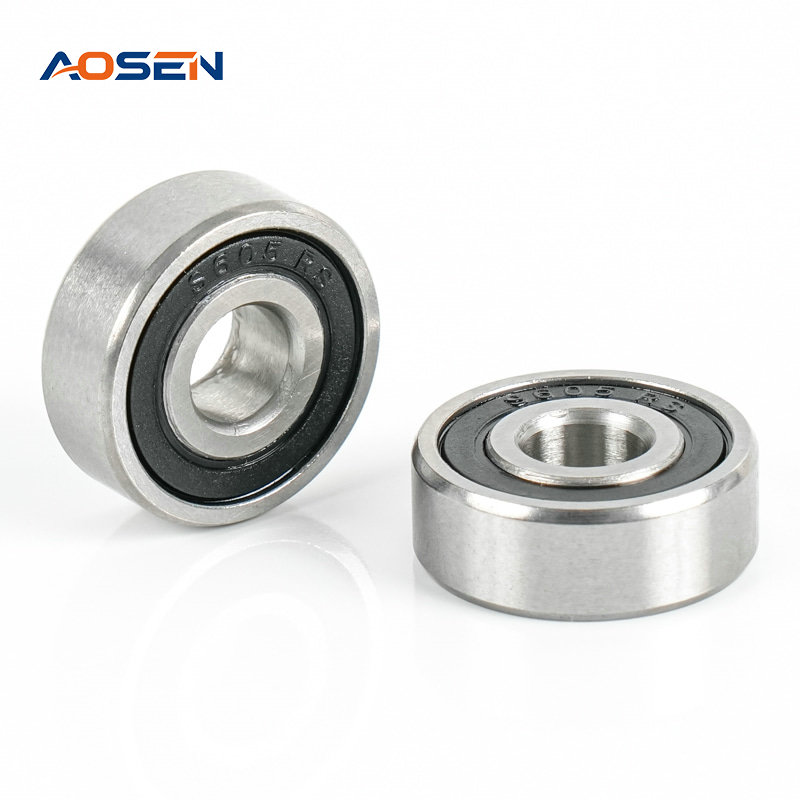

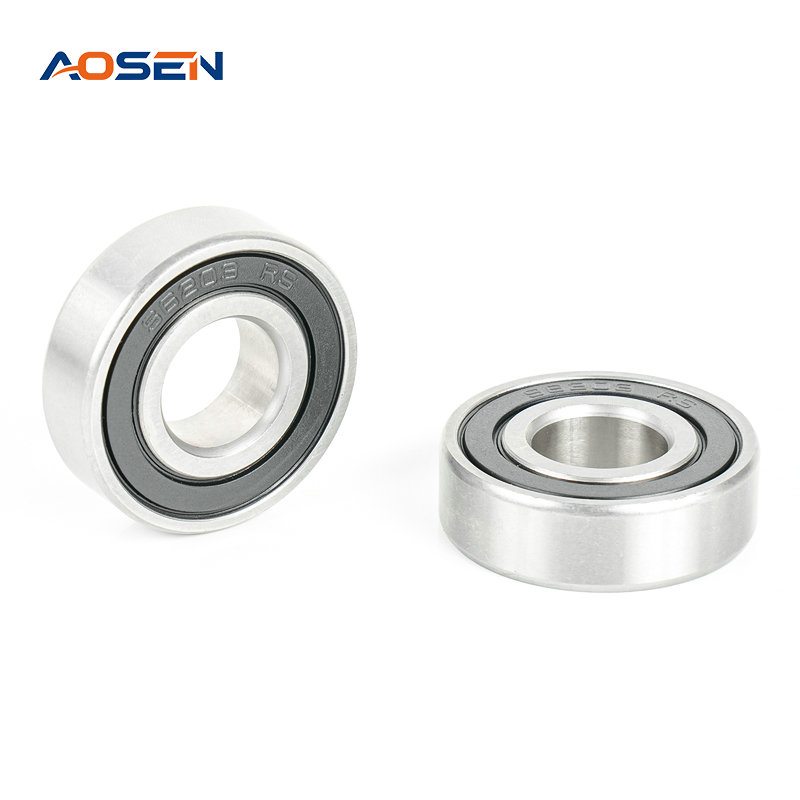

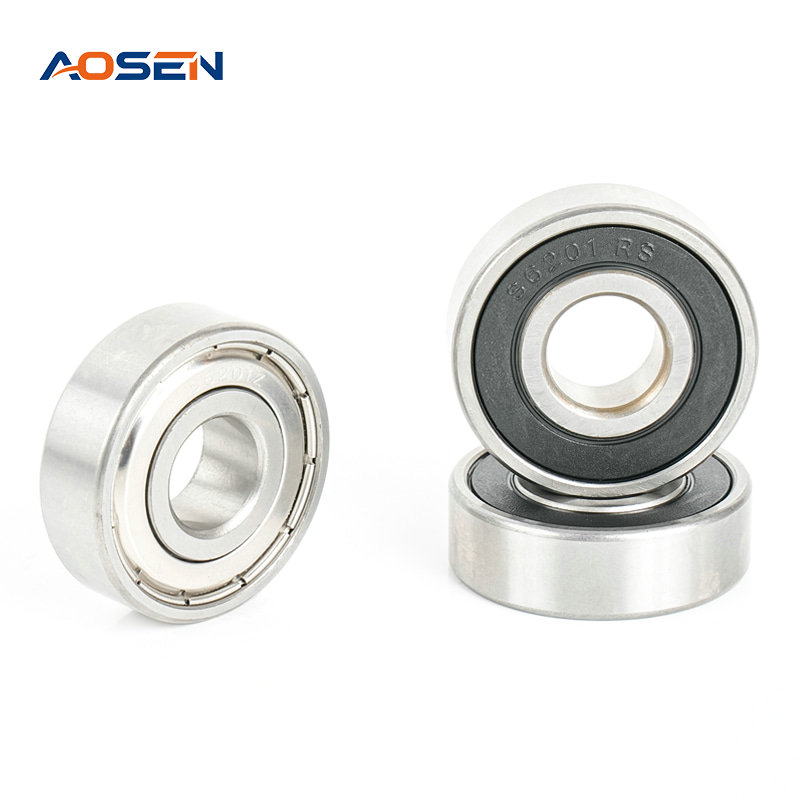

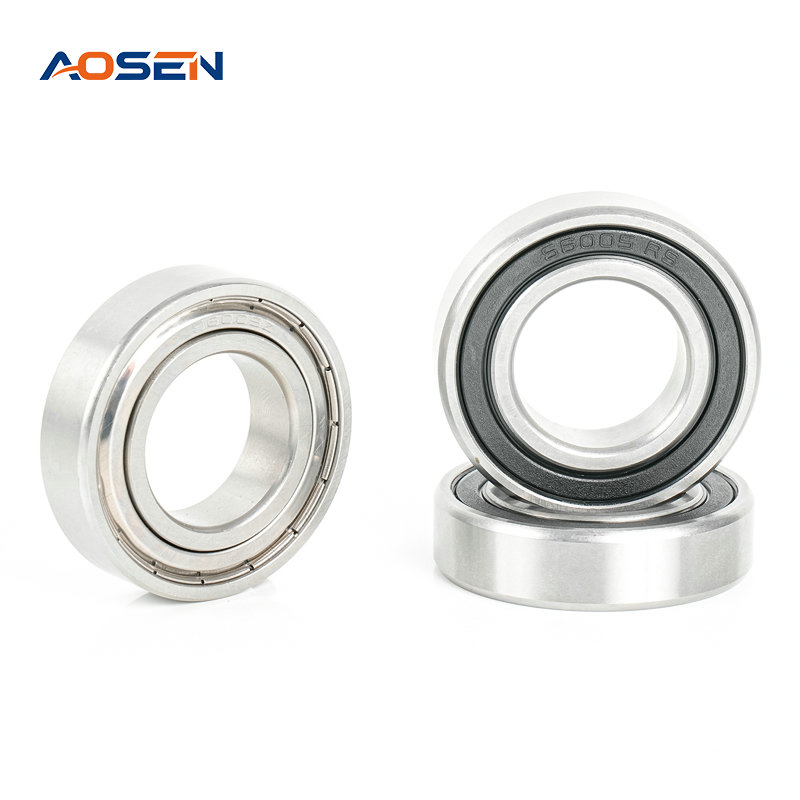

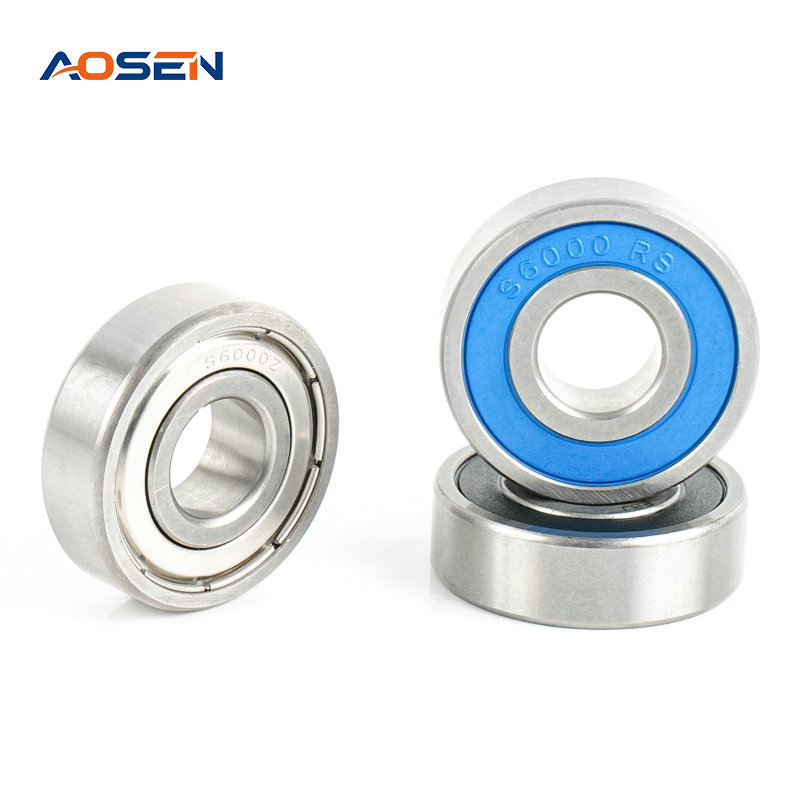

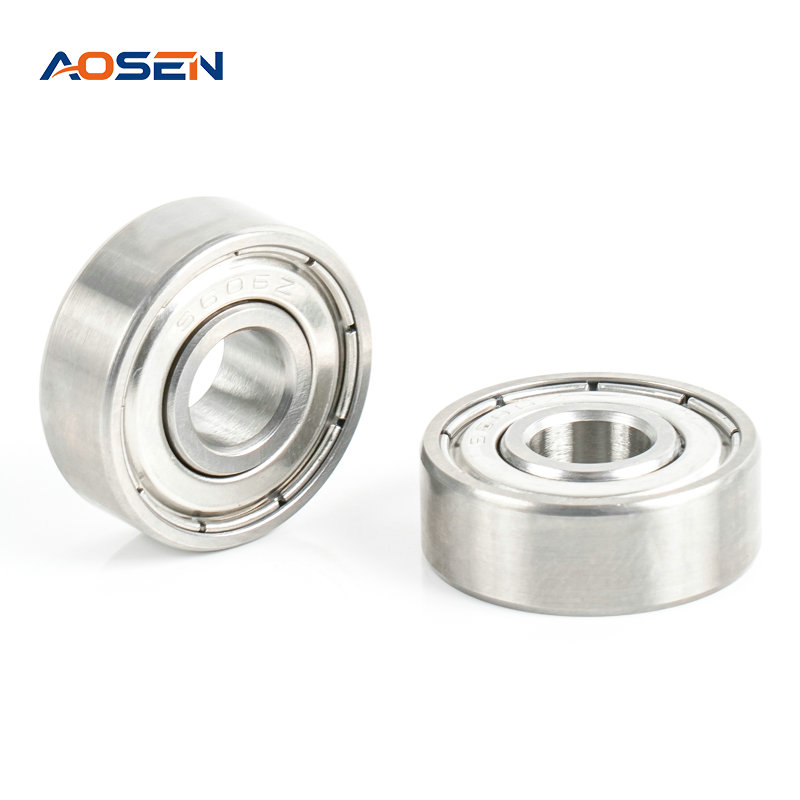

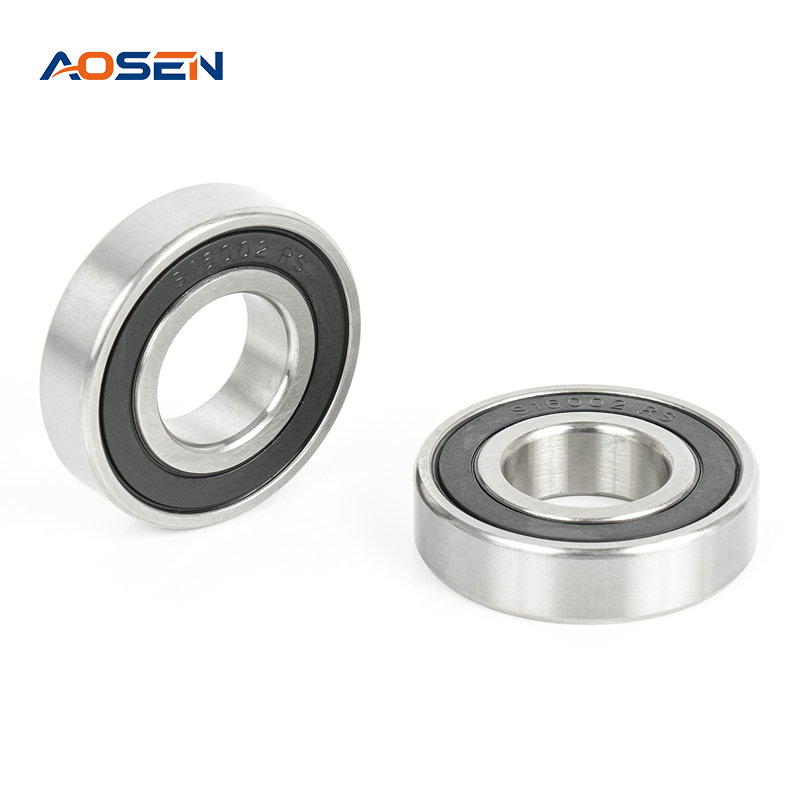

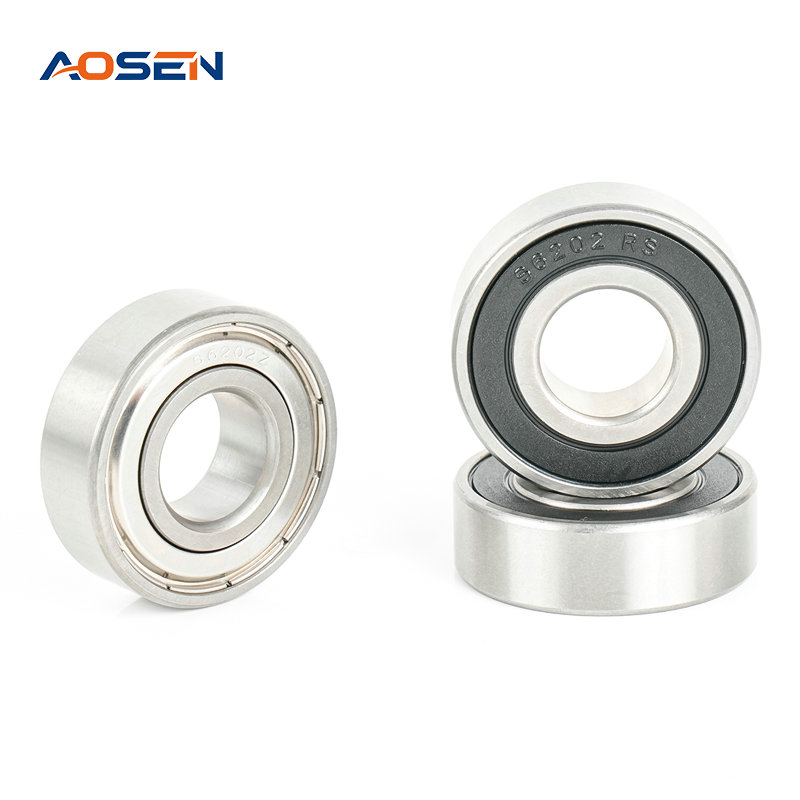

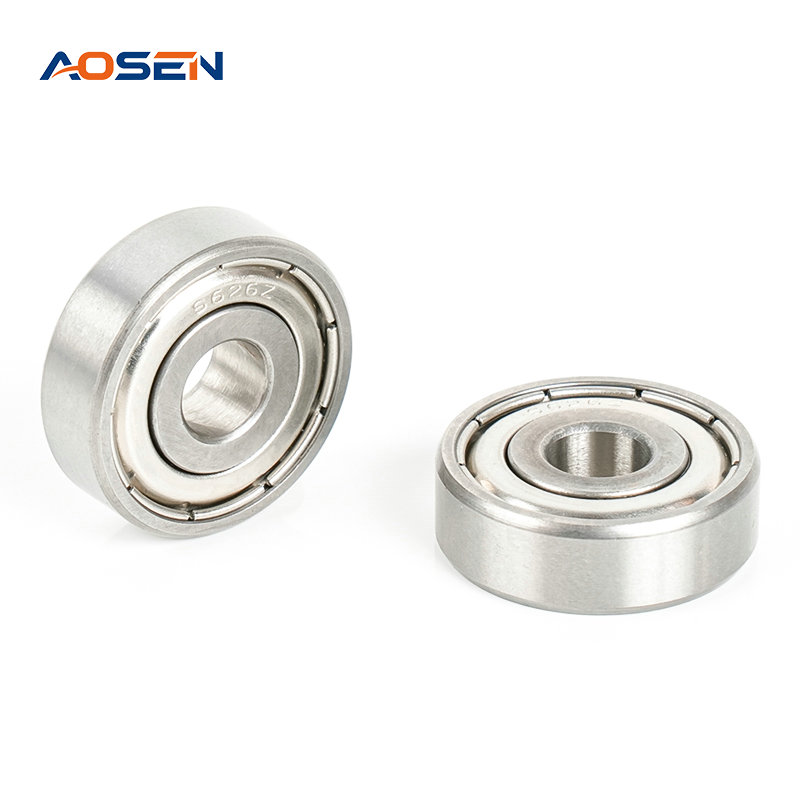

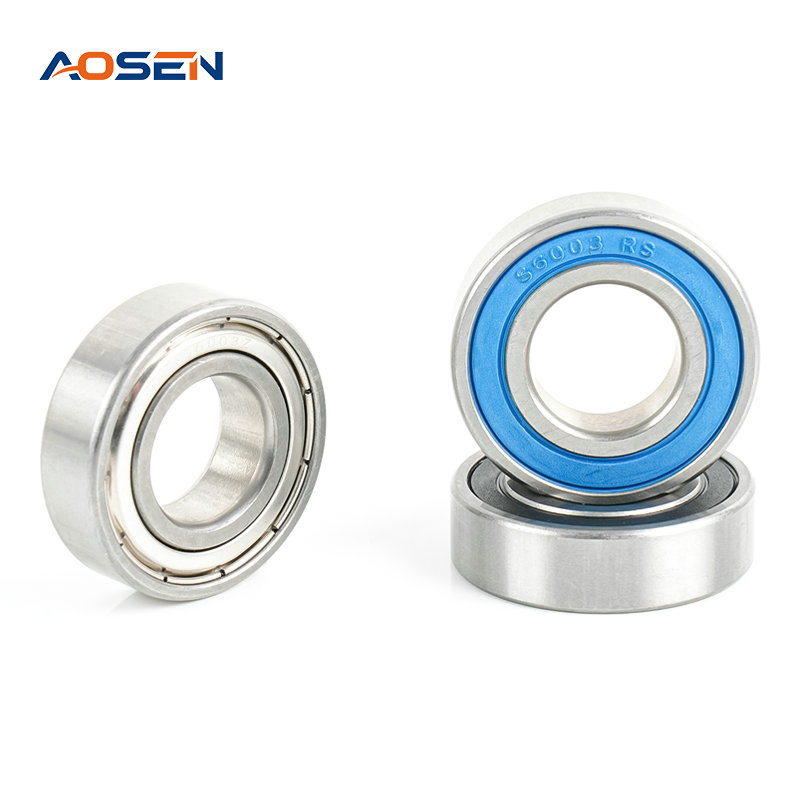

un rodamiento rígido de bolas es un rodamiento de elementos rodantes caracterizado por ranuras profundas en las pistas de rodadura tanto en el aro interior como en el exterior, lo que le permite soportar cargas radiales, así como cargas axiales moderadas (empuje) en ambas direcciones. es El tipo de rodamiento más utilizado en el mundo. , lo que representa aproximadamente entre el 70% y el 80% de todos los rodamientos de bolas producidos a nivel mundial. Ya sea que se encuentren en motores eléctricos, electrodomésticos, componentes automotrices o maquinaria industrial, los rodamientos rígidos de bolas ofrecen un rendimiento excepcional en una amplia gama de aplicaciones y, cuyo están fabricados de acero inoxidable, extienden ese rendimiento a entornos corrosivos, higiénicos o con alta humedad. Este artículo explica qué son los rodamientos rígidos de bolas, cómo funcionan, qué diferencia a las variantes de acero inoxidable y cómo seleccionarlos, instalarlos y mantenerlos para obtener la máxima vida útil. ¿Qué es un rodamiento rígido de bolas? El término "ranura profunda" se refiere a la profundidad de la pista de rodadura: el canal curvo mecanizado en los anillos interior y exterior. En comparación con un rodamiento de contacto angular o de ranura poco profunda, un rodamiento rígido de bolas tiene un radio de pista de aproximadamente 51,5–53% del diámetro de la bola , lo que proporciona un área de contacto más grande y permite que el rodamiento maneje cargas axiales tanto radiales como bidireccionales sin requerir disposiciones de montaje emparejadas. Los componentes fundamentales son: anillo interior — encaja en el eje giratorio unnillo exterior — cabe en la carcasa bolas de acero — rueda entre los anillos, transmitiendo la carga Jaula (retenedor) — mantiene las bolas espaciadas uniformemente para evitar el contacto y reducir la fricción Sellos o escudos (opcional): protege los componentes internos de la contaminación y retiene el lubricante La norma internacional que regula los rodamientos rígidos de bolas es ISO 15:2017 (juego interno radial) y la serie dimensional sigue ISO 355 and unBMA standards . Las series más comunes son 6000, 6200, 6300 y 6400, donde el primer dígito indica la serie y los siguientes dígitos indican el tamaño del orificio. Ejemplo de nomenclatura Tome la designación del rodamiento 6205-2RS1 : 6 — rodamiento rígido de bolas 2 — serie mediana (200) (sección más ancha que la serie 6000) 05 — diámetro del agujero: 05 × 5 = 25mm 2RS1 — dos sellos de contacto de goma, uno a cada lado Cómo funcionan los rodamientos rígidos de bolas: el principio de ingeniería Cuando un eje gira dentro de una máquina, genera fuerzas radiales (perpendiculares al eje del eje) y, a menudo, fuerzas axiales (paralelas al eje del eje). Un rodamiento rígido de bolas reduce la fricción en la interfaz entre los componentes giratorios y estacionarios al reemplazar el contacto deslizante con contacto rodante. Las bolas hacen contacto puntual con las pistas de rodadura sin carga. A medida que aumenta la carga, la deformación elástica crea una zona de contacto elíptica (contacto hertziano). La geometría de ranura profunda significa que el ángulo de contacto bajo carga axial puede cambiar a aproximadamente 35°–45° , razón por la cual estos rodamientos soportan cargas de empuje razonablemente bien, generalmente hasta 50% de la capacidad de carga radial estática (C₀) . Fricción y eficiencia La fricción por rodadura es mucho menor que la fricción por deslizamiento. Un rodamiento rígido de bolas bien lubricado tiene un coeficiente de fricción de aproximadamente 0,001–0,0015 , en comparación con 0,08–0,12 para los cojinetes lisos (manguito). Esto se traduce directamente en ahorro de energía: en aplicaciones a gran escala, como motores eléctricos, el cambio de cojinetes lisos a rodamientos rígidos de bolas puede reducir las pérdidas por fricción en hasta 80% . Clasificaciones de carga y cálculo de vida La vida útil del rodamiento se calcula utilizando el Fórmula de vida L10 (ISO 281), que predice el número de revoluciones que el 90% de un grupo de rodamientos idénticos completará o superará antes de los primeros signos de fatiga: L10 = (C/P)³ × 10⁶ revoluciones Donde C es la capacidad de carga dinámica (kN) y P es la carga dinámica equivalente del rodamiento (kN). Por ejemplo, un rodamiento 6205 tiene una clasificación de carga dinámica C de aproximadamente 14,0 kN y una clasificación de carga estática C₀ de 6,95 kN . Corriendo con una carga de 3 kN, la vida útil de L10 sería: L10 = (14,0 / 3,0)³ × 10⁶ ≈ 101 millones de revoluciones unt 1,000 RPM, this equals roughly 1.683 horas de funcionamiento — antes de que se aplique cualquier factor de modificación de vida avanzada. Tipos y variantes de rodamientos rígidos de bolas Los rodamientos rígidos de bolas vienen en numerosas configuraciones para adaptarse a diferentes requisitos de aplicación. Comprender estas variantes es esencial para una especificación correcta. Variantes abiertas, blindadas y selladas Tabla 1: Comparación de configuraciones de sellado de rodamientos rígidos de bolas Configuración sufijo Descripción Mejor para Abierto (ninguno) Sin protección; fricción más baja Sistemas limpios y relubricables Metal blindado Z/ZZ Escudo metálico sin contacto; baja fricción, protección parcial contra la contaminación Ambientes polvorientos y de velocidad moderada Sellado de goma. RS/2RS Sello de goma de contacto; máxima protección contra la contaminación, fricción ligeramente mayor Aplicaciones húmedas, sucias, alimentarias/farmacéuticas Sellado de PTFE 2RSL Sello de contacto de baja fricción; adecuado para velocidades más altas que el sello de goma estándar Aplicaciones selladas de alta velocidad Fila única versus fila doble El rodamiento rígido de bolas estándar es un una sola fila diseño. doble fila Las variantes (por ejemplo, la serie 4200) admiten cargas radiales más pesadas o cargas combinadas donde es aceptable una huella de rodamiento más amplia. Los rodamientos de dos hileras tienen aproximadamente Capacidad de carga radial entre un 40 % y un 60 % mayor que los rodamientos de una hilera comparables del mismo diámetro exterior. Rodamientos en miniatura y de sección delgada Rodamientos rígidos de bolas en miniatura (diámetros de agujero de 1 mm a 9 mm ) se utilizan en instrumentos de precisión, dispositivos médicos, piezas de mano dentales y micromotores. Los rodamientos de sección delgada mantienen una sección transversal constante independientemente del diámetro del orificio, lo que permite un diseño compacto en robótica, equipos semiconductores y actuadores aeroespaciales. Configuraciones de anillo elástico y bridas Los rodamientos con una ranura para anillo elástico (sufijo N) en el aro exterior permiten una ubicación axial en el soporte sin requerir un hombro, lo que simplifica el diseño del soporte. Los rodamientos con bridas (sufijo F) tienen una brida en el aro exterior para montaje en superficies planas, común en sistemas transportadores y equipos agrícolas. Rodamientos rígidos de bolas de acero inoxidable: propiedades y ventajas un rodamiento rígido de bolas de acero inoxidable utiliza acero inoxidable para los anillos y las bolas, lo que ofrece una resistencia a la corrosión mucho mayor que la de los rodamientos estándar de acero cromado (52100/GCr15). Esto los hace indispensables en entornos donde la humedad, los productos químicos, las soluciones salinas o los estándares de higiene impiden el uso de rodamientos estándar de acero al carbono. Grados comunes de acero inoxidable utilizados Tabla 2: Calidades de acero inoxidable utilizadas en rodamientos rígidos de bolas Grado Designación Contenido cr Propiedades clave Uso típico unISI 440C X105CrMo17 16-18% Dureza más alta (~58–62 HRC), buena resistencia a la corrosión La mayoría de los rodamientos SS estándar; alimentos, marinos, médicos unISI 316 X5CrNiMo17-12-2 16-18% Excelente resistencia química (Mo), menor dureza (~25 HRC) unggressive chemical environments, pharma unISI 304 X5CrNi18-10 18-20% Buena resistencia a la corrosión general, económica. Componentes de viviendas, jaulas; raramente para anillos/bolas 17-4PH X5CrNiCuNb16-4 15-17% Las precipitaciones endurecieron; resistencia a la corrosión de alta resistencia unerospace, high-load corrosive environments unISI 440C: The Gold Standard for Bearing Rings and Balls unISI 440C stainless steel es, con diferencia, el material más común para los aros y elementos rodantes de rodamientos rígidos de bolas de acero inoxidable. Con un contenido de carbono de 0,95-1,20% y un contenido de cromo de 16-18%, alcanza niveles de dureza de 58–62 HRC después del tratamiento térmico — acercándose a la dureza del acero cromado estándar 52100 (60–64 HRC). Esto lo hace capaz de transportar cargas importantes y al mismo tiempo proporciona una excelente resistencia a la corrosión atmosférica, agua dulce, ácidos suaves y vapor. Sin embargo, el 440C tiene limitaciones en ambientes ricos en cloruro (por ejemplo, agua de mar o ácido clorhídrico concentrado), donde los grados austeníticos como el AISI 316, aunque más blandos, brindan una mejor resistencia debido a su contenido de molibdeno. Comparación de capacidad de carga: acero inoxidable frente a acero cromado un key engineering consideration is that stainless steel bearings have Capacidades de carga aproximadamente entre un 20% y un 30% más bajas que los rodamientos de acero cromado de tamaño equivalente. Esto se debe a que el 440C, a pesar de su alta dureza, es ligeramente menos duro y tiene una resistencia a la fatiga menor que el acero 52100. Por ejemplo: Acero cromado 6205 (diámetro de 25 mm): Dinámico C = 14,0 kN Acero inoxidable 6205 (diámetro de 25 mm): Dinámico C ≈ 10,2–11,0 kN Los ingenieros que especifican rodamientos rígidos de bolas de acero inoxidable en aplicaciones de carga crítica deben aumentar el tamaño en al menos un tamaño de rodamiento para compensar la capacidad de carga reducida, o aplicar un factor de reducción apropiado durante los cálculos de vida útil L10. Aplicaciones clave de los rodamientos rígidos de bolas La versatilidad de los rodamientos rígidos de bolas los ha hecho omnipresentes en prácticamente todas las industrias. A continuación se muestran los principales sectores de aplicaciones y casos de uso específicos. Motores y Generadores Eléctricos Los motores eléctricos son el mayor consumidor de rodamientos rígidos de bolas a nivel mundial. Más del 90% de los motores eléctricos Utilice rodamientos rígidos de bolas como soporte del rotor primario. En los motores de inducción de CA de 0,1 kW a varios cientos de kW, los rodamientos en el extremo impulsor (DE) y en el extremo no impulsor (NDE) deben soportar cargas radiales debidas a la tensión de la correa y cargas axiales debidas a la expansión térmica. Las series 6200 y 6300 son particularmente comunes en motores de potencia fraccionaria e integral. unutomotive Industry un single passenger vehicle contains 100–150 rodamientos de bolas de varios tipos. Los rodamientos rígidos de bolas aparecen en: unlternators and starter motors Bombas de dirección asistida unir conditioning compressors Poleas locas de transmisión Motores de tracción para vehículos eléctricos (a menudo de alta velocidad, que requieren rodamientos de precisión de clase P5 o P4) Equipos farmacéuticos y de procesamiento de alimentos Rodamientos rígidos de bolas de acero inoxidable dominan este sector. Los requisitos de cumplimiento de FDA 21 CFR y EU 10/2011, los lavados frecuentes con agentes de limpieza agresivos y el riesgo de contaminación del producto descartan el acero al cromo. Las aplicaciones comunes incluyen: Sistemas transportadores en la producción de carne, lácteos y panadería. Bombas que manipulan salsas, bebidas y fluidos farmacéuticos. Batidoras y licuadoras Maquinaria de envasado y embotellado Máquinas prensadoras de tabletas en la fabricación farmacéutica. En estas aplicaciones, los rodamientos a menudo se suministran prelubricados con grasa de calidad alimentaria (clasificación H1 según NSF/ANSI 51) y equipado con sellos de silicona o PTFE que cumplen con la FDA. Aplicaciones marinas y offshore La niebla salina, la inmersión en agua de mar y la alta humedad crean un entorno extremadamente hostil para los rodamientos de acero cromado estándar, que pueden oxidarse a las pocas horas de exposición. Los rodamientos rígidos de bolas de acero inoxidable, idealmente en AISI 316 para una alta resistencia al cloruro, se utilizan en cabrestantes de cubierta, bombas marinas, equipos de pesca e instrumentos de navegación donde la corrosión es una amenaza constante. Equipo médico y dental Las piezas de mano dentales requieren rodamientos de bolas de ranura profunda en miniatura (diámetros de orificio tan pequeños como 2-4 milímetros ) que operan a velocidades de 300 000 a 500 000 rpm mientras se esteriliza en autoclave a 134°C y 2,1 bar de presión repetidamente. Los rodamientos de acero inoxidable con bolas de cerámica (nitruro de silicio, Si₃N₄) han reemplazado en gran medida a las versiones totalmente de acero en aplicaciones dentales de alta velocidad porque las bolas de cerámica tienen una densidad más baja (40% más livianas que el acero), lo que produce menos fuerza centrífuga y menor generación de calor a velocidades extremas. Electrodomésticos y herramientas eléctricas Las lavadoras, aspiradoras, ventiladores eléctricos, taladros eléctricos y amoladoras angulares dependen de rodamientos rígidos de bolas. El mercado mundial de electrodomésticos utiliza miles de millones de rodamientos al año , dominando las series 6000 y 6200 por sus dimensiones compactas y bajo coste. Sólo en las lavadoras, el cojinete del tambor (normalmente una unidad sellada 6305 o 6306) debe sobrevivir 10 000 a 15 000 horas de funcionamiento bajo cargas radiales y axiales combinadas debido al movimiento excéntrico del tambor. Serie de rodamientos y estándares dimensionales Los rodamientos rígidos de bolas se producen en series dimensionales estandarizadas que permiten la intercambiabilidad entre fabricantes de todo el mundo. La serie se define por la relación entre el diámetro interior, el diámetro exterior y el ancho. Tabla 3: Series comunes de rodamientos rígidos de bolas y sus rangos de diámetros típicos Series Serie de ancho ISO Rango de diámetro (mm) Características 6000 0 (muy ligero) 10-150 El diámetro exterior más pequeño para un diámetro determinado; más ligero; baja capacidad de carga 6200 2 (luz) 10-150 Serie de uso general más común; buen equilibrio de tamaño y carga 6300 3 (medio) 10-150 Mayor capacidad de carga que 6200; OD más grande y sección más ancha 6400 4 (pesado) 20-100 Mayor capacidad de carga; gran diámetro exterior; aplicaciones pesadas 600 — 1–9 Serie en miniatura; instrumentos y dispositivos de precisión el La serie 6200 es la especificada más universalmente serie, logrando un equilibrio ideal entre compacidad, capacidad de carga y costo. Dentro de cada serie, los tamaños de orificio siguen un código estandarizado: los orificios a partir de 20 mm tienen un código de orificio igual al diámetro del orificio dividido por 5 (por ejemplo, código de orificio 05 = 25 mm). Por debajo de 20 mm, los fabricantes utilizan códigos específicos (00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm). Clases de precisión y grados de tolerancia La precisión de los rodamientos afecta la precisión de funcionamiento, la vibración y el ruido. Los rodamientos rígidos de bolas se fabrican según los grados de tolerancia definidos por las normas ISO 492 y ABMA. Las clases de precisión estándar, desde normal hasta ultraprecisión, son: P0 (Normal/CN) — Calidad comercial estándar; adecuado para la mayoría de aplicaciones generales; precisión de funcionamiento entre 15 y 30 µm P6 (Clase 6) — Mayor precisión; utilizado en husillos de máquinas herramienta y motores eléctricos de precisión; Precisión entre 8 y 15 µm. P5 (Clase 5) — Muy alta precisión; requerido para husillos CNC e instrumentos de precisión; precisión entre 5 y 10 µm P4 (Clase 4) — Precisión ultraalta; husillos de rectificadoras; motores de alta frecuencia; precisión entre 3 y 5 µm P2 (Clase 2) — La máxima precisión comercial; giroscopios, husillos de instrumentos de precisión; Precisión entre 1 y 2,5 µm. Para la mayoría de las aplicaciones industriales, La calificación P0 (Normal) es totalmente adecuada . Especificar grados de mayor precisión aumenta significativamente el costo: un rodamiento P4 puede costar 5 a 10 veces más que el mismo rodamiento en grado P0, por lo que la clase de precisión solo debe elevarse cuando la aplicación realmente lo exige. Lubricación: la base de una larga vida útil de los rodamientos Las fallas de lubricación representan Aproximadamente el 36% de todas las fallas prematuras de los rodamientos. (según estudios de campo de SKF y NSK), lo que lo convierte en el parámetro de mantenimiento más crítico para los rodamientos rígidos de bolas. Una lubricación adecuada forma una película elastohidrodinámica (EHD) entre los elementos rodantes y las pistas de rodadura, lo que evita el contacto entre metales, reduce la fricción, disipa el calor e inhibe la corrosión. Lubricación con grasa versus aceite grasa se utiliza en aproximadamente el 90% de las aplicaciones de rodamientos rígidos de bolas porque es autónomo, no requiere sistema de circulación y se adhiere a las superficies del rodamiento incluso durante los ciclos de arranque y parada. Las grasas modernas de poliurea o complejos de litio proporcionan un rendimiento excelente en temperaturas de -40°C a 180°C . Los rodamientos sellados y blindados normalmente se llenan de fábrica con 25-35% de su volumen de espacio libre interno con grasa: el llenado excesivo provoca agitación, acumulación de calor y desgaste acelerado del sello. Lubricación con aceite (baño, salpicadura, chorro o nebulización) se prefiere para velocidades muy altas (donde el batido de grasa se vuelve problemático), altas temperaturas o donde la eliminación de calor es crítica. La viscosidad del aceite a la temperatura de funcionamiento debe cumplir con la viscosidad cinemática mínima requerida ν₁ del rodamiento para un espesor de película EHD adecuado (normalmente 7–15 mm²/s a temperatura de funcionamiento para aplicaciones de velocidad media). Intervalos de relubricación Para rodamientos abiertos, el intervalo de relubricación con grasa se puede calcular utilizando los algoritmos publicados de SKF o FAG, que tienen en cuenta el tamaño, la velocidad, la temperatura y el tipo de grasa del rodamiento. Como pauta general: un 6205 bearing running at 1,000 RPM at 70°C with a standard lithium grease: relubrication interval ≈ 8.000 a 10.000 horas unt 3,000 RPM and 90°C: interval drops to approximately 2000–3000 horas unt 100°C or above: interval is halved for every additional 15ºC del aumento de temperatura Lubricantes Especiales para Rodamientos de Acero Inoxidable En entornos corrosivos donde se utilizan rodamientos rígidos de bolas de acero inoxidable, el lubricante también debe inhibir la corrosión y ser químicamente compatible con los fluidos de proceso. Las opciones clave incluyen: Grasas H1 de calidad alimentaria (p. ej., base de aceite mineral blanco listado por la NSF con espesante de poliurea): obligatorio en zonas de contacto directo con alimentos Grasas PFPE (perfluoropoliéter) : para entornos químicos agresivos donde las grasas a base de hidrocarburos se degradarían Grasas sintéticas inhibidas contra la corrosión : para aplicaciones marinas o exteriores con rodamientos de acero inoxidable Mejores prácticas de instalación para rodamientos rígidos de bolas La instalación incorrecta es responsable de 16% de las fallas prematuras de los rodamientos . Seguir los procedimientos de montaje correctos es tan importante como seleccionar el rodamiento correcto. Selección de ajuste: tolerancias del eje y la carcasa Los rodamientos rígidos de bolas tienen ajuste de interferencia en el anillo giratorio y ajuste con holgura en el anillo estacionario. Para un aro interior montado en eje con cargas radiales normales: anillo interior (rotating load) : tolerancia del eje típicamente js5, k5 o m5 (interferencia de ligera a fuerte dependiendo de la carga) unnillo exterior (stationary load) : tolerancia de la carcasa típicamente H7 o J7 (espacio libre para ligeras interferencias) un loose fit on the rotating ring causes fretting corrosion (creep marks on the shaft) within a few thousand hours; an excessive interference fit on the stationary ring eliminates internal clearance and generates dangerous preload. Measuring shaft diameter with a micrometer to ±0,001 mm antes del montaje es imprescindible. Métodos de montaje Prensado en frío : Utilice una herramienta de montaje de rodamientos (manguito) que entre en contacto únicamente con el anillo que se está ajustando a presión. Nunca golpee el aro exterior para montar el aro interior; esto transmite cargas de impacto a través de las bolas, provocando brinelles (hendiduras) en las pistas de rodadura. elrmal mounting (induction heating) : Calentar el rodamiento para 80–100°C (nunca superior a 120 °C para rodamientos estándar o 125 °C para rodamientos con sellos de goma) expande el orificio para facilitar el deslizamiento sobre el eje. Se prefieren los calentadores de inducción al calentamiento por baño de aceite para evitar la contaminación y la temperatura incontrolada. Montaje hidráulico : Utilizado para rodamientos grandes; Se inyecta aceite bajo presión en el ajuste para reducir la fricción durante el montaje/desmontaje. Ajuste del juego interno El juego interno (el movimiento total de un anillo con respecto al otro en dirección radial bajo carga cero) debe ser apropiado para la aplicación. Los grupos de juego interno radial estándar son: C2 : Por debajo del espacio libre normal: para husillos de precisión con precarga controlada CN (Normal) : Para aplicaciones generales a temperatura ambiente C3 : Mayor de lo normal: para aplicaciones con diferencias de temperatura entre anillos o ajustes de interferencia pesados C4, C5 : Para aplicaciones con grandes gradientes de temperatura o calefacción externa intensa el interference fit required to secure the inner ring on the shaft reduces internal clearance. For example, a 6205 bearing in CN clearance has a radial clearance of 5–20 micras . Después de presionar sobre un eje con una tolerancia k5 (interferencia de ~5 µm), la holgura de funcionamiento cae a aproximadamente 3–15 micras — sigue siendo suficiente para el funcionamiento normal. Modos de falla y monitoreo de condición Comprender cómo fallan los rodamientos rígidos de bolas permite un mantenimiento proactivo y evita costosos tiempos de inactividad no planificados. Modos de falla comunes Tabla 4: Modos de falla comunes y causas fundamentales de los rodamientos rígidos de bolas Modo de falla Señales visuales Causa raíz Prevalencia Descantillado por fatiga Picaduras y descamaciones en las pistas de rodadura Fin de la vida útil; sobrecarga 34% Fallo de lubricación Manchas, desgaste adhesivo, decoloración. Grasa insuficiente, lubricante incorrecto, contaminación 36% Contaminación unbrasive wear scratches, rust spots Sellado inadecuado, entrada de partículas o humedad. 14% Desalineación unbnormal wear pattern on raceway (one side) Deflexión del eje, desalineación del orificio de la carcasa 10% Instalación incorrecta Marcas Brinell, corrosión por contacto Fuerzas de montaje incorrectas, ajuste incorrecto 16% Análisis de vibraciones y monitoreo de condiciones El análisis de vibraciones es la técnica de monitoreo de condición más efectiva para rodamientos rígidos de bolas. Cada modo de falla genera frecuencias de vibración características relacionadas con la geometría del rodamiento: BPFO (Frecuencia de paso de bola, pista exterior) : Defecto en la pista de rodadura del anillo exterior BPFI (Frecuencia de paso de bola, pista interior) : Defecto en la pista del anillo interior BSF (frecuencia de giro de la bola) : Defecto en la superficie del elemento rodante FTF (Frecuencia Fundamental del Tren) : Defecto de la jaula o espaciado desigual de las bolas Los analizadores de vibraciones modernos pueden identificar defectos en los rodamientos cuando el defecto aún está tamaño submilimétrico , proporcionando advertencias anticipadas de semanas o meses antes de una falla catastrófica. La monitorización por ultrasonido (SDT, UE Systems) es complementaria y detecta problemas de lubricación en etapas tempranas a través de cambios en los niveles de emisión de ultrasonido. Selección del rodamiento rígido de bolas adecuado: un enfoque paso a paso La selección correcta de rodamientos requiere un enfoque sistemático que considere la carga, la velocidad, el entorno, la vida útil requerida y las limitaciones de instalación. Aquí hay un marco de selección práctico: Paso 1: definir la carga Calcule la carga dinámica equivalente del rodamiento P usando: P = X·Fr Y·Fa Donde Fr es la carga radial, Fa es la carga axial y X, Y son factores de carga del catálogo del fabricante del rodamiento. Para rodamientos rígidos de bolas, cuando Fa/Fr ≤ e (el factor de carga axial), X = 1 e Y = 0 (carga radial pura). Cuando Fa/Fr > e, X e Y dependen de la relación Fa/C₀. Paso 2: determinar la vida requerida Establezca la vida útil mínima aceptable de L10 en horas según la categoría de aplicación: Electrodomésticos: 1.000 a 5.000 horas Motores eléctricos industriales: 20.000–30.000 horas Maquinaria industrial continua: 40.000 a 50.000 horas Maquinaria crítica (offshore, generación de energía): 100.000 horas Paso 3: Calcule la capacidad de carga dinámica C requerida Reorganizando la fórmula L10: C = P × (L10h × n × 60 / 10⁶)^(1/3) Donde L10h es la vida útil requerida en horas y n es la velocidad de rotación en RPM. Seleccione del catálogo un rodamiento con C ≥ valor calculado. Paso 4: Verifique la clasificación de velocidad Verifique que la velocidad de operación no exceda la velocidad de referencia del rodamiento (para lubricados con grasa) o la velocidad límite (para lubricados con aceite). el ndm El valor (producto de la velocidad en RPM y el diámetro medio del rodamiento en mm) es un parámetro de velocidad útil; para rodamientos rígidos de bolas con grasa estándar, ndm normalmente no debe exceder 500.000–1.000.000 mm·rpm . Paso 5: Elija el material (estándar versus acero inoxidable) Si el ambiente implica humedad, productos químicos corrosivos, lavados o requisitos higiénicos, especifique un rodamiento rígido de bolas de acero inoxidable . Aplique el factor de reducción de carga (~0,7–0,8 en capacidad dinámica) al calcular la vida útil del rodamiento de acero inoxidable. Para obtener la mayor resistencia a la corrosión en ambientes con cloruro, especifique anillos AISI 316 o considere mejoras de bolas de cerámica (cojinete híbrido). Paso 6: especificar sellado, espacio libre y precisión Complete la especificación seleccionando el sufijo apropiado para sellos/protectores (2RS para ambientes contaminados, ZZ para polvo moderado), espacio libre interno (C3 para aplicaciones de alta temperatura o interferencia intensa) y clase de precisión (P5 o P4 solo cuando la precisión de funcionamiento realmente lo exige). undvanced Variants: Hybrid and Ceramic Deep Groove Ball Bearings Los rodamientos rígidos de bolas híbridos utilizan anillos de acero combinados con elementos rodantes cerámicos (nitruro de silicio, Si₃N₄). Estos representan la frontera de la tecnología de rodamientos en aplicaciones que exigen velocidad, temperatura o aislamiento eléctrico extremos. ¿Por qué bolas de nitruro de silicio? Las bolas de nitruro de silicio ofrecen varias ventajas importantes sobre el acero: 40% menos densidad (3,2 g/cm³ frente a 7,85 g/cm³ para el acero): reduce drásticamente las fuerzas centrífugas a altas velocidades 50% más de dureza (Vickers ~1500 HV frente a ~800 HV para 52100): resistencia al desgaste superior Aislamiento electrico — abre el camino para daños por mecanizado por descarga eléctrica (EDM) en motores accionados por VFD Menor coeficiente de expansión térmica. — menos sensibilidad a los cambios de temperatura, manteniendo la holgura y la estabilidad de la precarga Mayor módulo de rigidez — contacto hertziano más rígido, mejorando la rigidez dinámica del sistema Los rodamientos híbridos ahora son estándar en los husillos de máquinas herramienta CNC de alto rendimiento (donde permiten velocidades de hasta 3 veces mayor que sus equivalentes totalmente de acero), motores de tracción para vehículos eléctricos y turbomaquinaria. Su costo, generalmente De 3 a 5 veces más que los rodamientos totalmente de acero – se justifica por una vida útil dramáticamente más larga y la capacidad de eliminar la limitación de velocidad que de otro modo requeriría diseños de husillo más grandes y costosos. Rodamientos cerámicos completos Los rodamientos rígidos de bolas totalmente cerámicos (anillos y bolas de nitruro de silicio o circonio) se utilizan en las condiciones más extremas: temperaturas criogénicas cercanas al cero absoluto (donde los rodamientos de acero se atascan debido a la contracción térmica diferencial), vacío ultraalto, baños de ácido altamente corrosivos y requisitos no magnéticos (componentes de escáneres de resonancia magnética). Los rodamientos totalmente cerámicos no tienen componentes metálicos y pueden funcionar sin lubricante en ambientes de vacío, aunque su capacidad de carga es menor y requieren un manejo preciso debido a su fragilidad bajo el impacto. Descripción general del mercado y fabricantes líderes el global bearing market is valued at approximately 120-135 mil millones de dólares (2024), donde los rodamientos rígidos de bolas representan el segmento de producto más grande. El mercado está dominado por un puñado de fabricantes globales que establecen los puntos de referencia de calidad e innovación: SKF (Suecia) — El mayor fabricante de rodamientos del mundo; innovador en rodamientos sellados y resistentes a la contaminación Schaeffler / FAG (Alemania) — Reconocido por sus rodamientos de precisión y de automoción NSK (Japón) — Líder en tecnología de rodamientos ultrasilenciosos y de alta precisión NTN (Japón) — Fuerte en aplicaciones industriales y de automoción JTEKT / Koyo (Japón) — Fabricante integrado de sistemas de dirección y rodamientos para automóviles Timken (Estados Unidos) — Especialistas en rodamientos de alto rendimiento para la industria aeroespacial y Grupo C&U, ZWZ, LYC (China) — Productores de gran volumen, cada vez más competitivos en aplicaciones de calidad estándar. Al especificar rodamientos para aplicaciones críticas, se recomienda encarecidamente abastecerse de fabricantes establecidos con documentación de trazabilidad completa. El mercado de rodamientos falsificados se estima en Entre 1.000 y 2.000 millones de dólares al año y plantea serios riesgos de seguridad y confiabilidad: los rodamientos falsificados a menudo fallan en 10–20% de la vida nominal de productos genuinos. Preguntas frecuentes sobre los rodamientos rígidos de bolas ¿Puede un rodamiento rígido de bolas soportar cargas de empuje (axiales)? Sí, los rodamientos rígidos de bolas pueden acomodar cargas axiales en ambas direcciones simultáneamente , a diferencia de los rodamientos de contacto angular que solo soportan cargas axiales en una dirección por rodamiento. Sin embargo, la carga axial no debe exceder aproximadamente 50% de C₀ (la clasificación de carga estática). Para cargas predominantemente axiales, los rodamientos de contacto angular o axiales de bolas son más apropiados. ¿Cuál es la desalineación máxima que puede tolerar un rodamiento rígido de bolas? Los rodamientos rígidos de bolas estándar toleran una desalineación muy limitada; por lo general, solo 2 a 10 minutos de arco (0,03 a 0,16°) de desalineación angular antes de que la vida se reduzca significativamente. Para aplicaciones con desviación del eje o desalineación de la carcasa, se deben considerar rodamientos de bolas autoalineantes (que toleran hasta 3°) o rodamientos de rodillos esféricos (hasta 2,5°). ¿Cuánto duran los rodamientos rígidos de bolas? La vida útil varía enormemente según la aplicación. El rodamiento del tambor de una lavadora puede durar 10 a 15 años en uso doméstico. Un rodamiento de motor eléctrico industrial que funcione 24 horas al día, 7 días a la semana puede lograr 50.000 horas (más de 5 años de operación continua) con lubricación y mantenimiento adecuados. La vida teórica L10 siempre debe combinarse con los factores a1 (confiabilidad) y aSKF (modificación de la vida) para obtener predicciones precisas en el mundo real. unre stainless steel deep groove ball bearings magnetic? unISI 440C stainless steel is weakly magnetic (estructura martensítica). Los grados austeníticos 304 y 316 no son magnéticos en estado recocido, aunque el trabajo en frío puede inducir un ligero magnetismo. Para aplicaciones que requieren rodamientos estrictamente no magnéticos (MRI, instrumentos sensibles, contramedidas de minas navales), especifique la cerámica completa o confirme el grado y el procesamiento con el fabricante del rodamiento. ¿Cuál es la diferencia entre rodamientos blindados (ZZ) y sellados (2RS)? Los protectores metálicos (ZZ) no tienen contacto: detienen partículas grandes pero dejan un pequeño espacio y no retienen la grasa con tanta eficacia como los sellos. ellos generan prácticamente sin fricción adicional . Los sellos de contacto de goma (2RS) hacen contacto físico con el anillo interior, lo que proporciona una protección mucho mejor contra los contaminantes finos y la humedad, pero añaden una ligera fricción y limitan la velocidad máxima en aproximadamente 20-30% en comparación con equivalentes abiertos o blindados. Referencias Organización Internacional de Normalización. (2017). ISO 15:2017. Rodamientos. Rodamientos radiales. Dimensiones límite, plano general. . ISO. Grupo SKF. (2018). Catálogo de rodamientos SKF (PUB BU/P1 10000/2 ES). SKF. Schaeffler Technologies AG & Co. KG. (2019). Catálogo de rodamientos FAG (WL 41520/4 EA). Grupo Schaeffler. NSK Ltd. (2020). Catálogo de rodamientos NSK (Nº de catálogo E1102m). NSK. Hamrock, BJ, Schmid, SR y Jacobson, BO (2004). Fundamentos de la lubricación con película fluida (2ª ed.). Marcel Dekker. Harris, TA y Kotzalas, MN (2006). Análisis de rodamientos: conceptos esenciales de la tecnología de rodamientos (5ª ed.). Prensa CRC / Taylor y Francis. Shigley, JE, Mischke, CR y Budynas, RG (2004). Diseño de ingeniería mecánica (7ª ed., págs. 566–621). McGraw-Hill. Bhushan, B. (2013). Introducción a la tribología (2ª ed., Capítulo 8: Fricción). John Wiley e hijos. unSM International. (2002). unSM Handbook, Volume 18: Friction, Lubrication, and Wear Technology . ASM Internacional. Brändlein, J., Eschmann, P., Hasbargen, L. y Weigand, K. (1999). Rodamientos de bolas y de rodillos: teoría, diseño y aplicación (3ª ed.). John Wiley e hijos. Grupo SKF. (2014). Análisis de daños y fallos de rodamientos. (PUB SE/P1 14219/1 ES). SKF. Tecnologías Schaeffler. (2016). Montaje de rodamientos (Pub. No. TPI 167 GB-D). Grupo Schaeffler. unmerican Bearing Manufacturers Association. (2020). unBMA Standard 9: Load Ratings and Fatigue Life for Ball Bearings . ABMA. unmerican Bearing Manufacturers Association. (2015). unBMA Standard 20: Radial Bearings of Ball, Cylindrical Roller and Spherical Roller Types — Metric Design . ABMA. Palmgren, A. (1959). Ingeniería de rodamientos de bolas y rodillos (3ª ed.). Industrias SKF / Burbank. Johnson, KL (1985). Contacto Mecánica (Capítulo 4: Contacto normal de sólidos elásticos - Teoría de Hertz). Prensa de la Universidad de Cambridge. NSF Internacional. (2021). NSF/ANSI 51 — Materiales de equipos alimentarios . NSF Internacional. unSTM International. (2021). unSTM A276/A276M — Standard Specification for Stainless Steel Bars and Shapes . ASTM Internacional. Klocke, F. y Brinksmeier, E. (2011). Elementos rodantes cerámicos en rodamientos híbridos para husillos de máquinas herramienta. Anales CIRP: tecnología de fabricación , 60 (1), 369–372. Zaretsky, EV (Ed.). (1992). Factores de vida STLE para rodamientos (SP-34). Sociedad de Tribólogos e Ingenieros de Lubricación.
